|  | 17 августа 2012 | Электроника и полупроводники

Ученые сделали элементы транзисторной логики и логические элементы из нелегированный кремниевых нанопроводников.

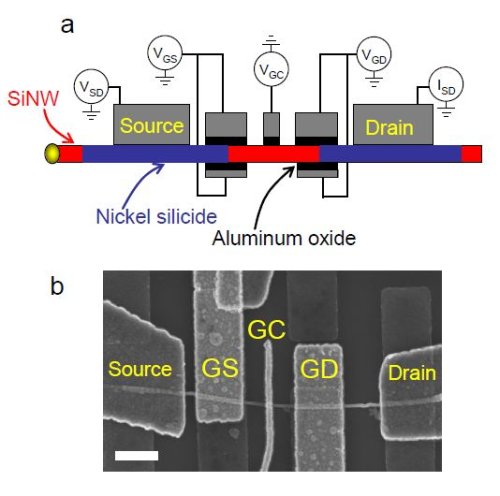

Строение транзистора на основе кремниевых нанопроводов


Французские исследователи успешно изготовили транзисторы и два типа диодов из нелегированных кремниевых нанопроводов (undoped silicon nanowires, SiNW), объеденив их в единый элемент, реализующий логическую функцию И-НЕ. Электронные приборы нанометрового масштаба, изготовленные из кремниевых нанопроводов, в последнее время привлекают к себе все большее внимание со стороны ученых. Применение таких полупроводниковых приборов обещает существенное уменьшение размеров электронных схем, что является немаловажным фактором для электронной, оптоэлектронной и биохимической промышленности.

В отличие от технологии фотолитографии, которая в настоящее время является основной технологией производства электронных полупроводниковых чипов, технология с использование кремниевых нанопроводов легко позволит производить устройства на наноуровне. Что же мешает производить устройства наноуровня обычным методом? Главным препятствием является то, что электрические свойства кремния сильно зависят от концентрации и точного местоположения в них присадок. На большем уровне технологические отклонения уравниваются и произведенный полупроводник обладает некоторыми "усредненными" характеристиками. Такого усреднения очень трудно, а порой и просто невозможно, добиться в более мелком масштабе, в масштабе нано-устройств.

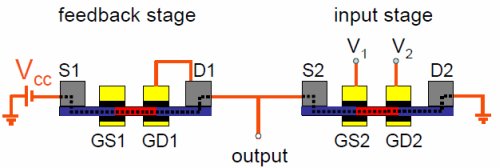

Структура логического элемента


Поэтому, одним из альтернативных вариантов является вариант использования нелегированного кремния, крения, не содержащего примесей. Но и у этого варианта есть несколько проблем, препятствующих его дальнейшему внедрению. Самой большой проблемой является создание низкоомных контактов между металлом и кремнием. В месте соединения всегда имеет место быть эффект, который называется барьером Шоттки.

Французские исследователи решили эту проблему с помощью наненсения покрытия из силицида никеля частей кремниевых нанопроводов. Это покрытие, нанесенное в месте соприкосновения с металлическими проводниками, предотвращает формирование барьеров Шоттки и делает возможным формирование достаточно сложных электронных полупроводниковых устройств.




Ключевые слова:
Полупроводник, Кремний, Присадка, Примесь, Транзистор, Диод, Нанопроводник, Нанопровод, Барьер, Шоттки, Покрытие

Первоисточник
