Машины-монстры: C4 AWRE - камера 1950-х годов, снимавшая со скоростью до 10 миллионов кадров в секунду

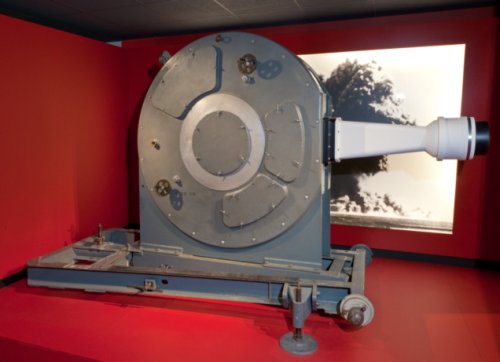

Камера C4 AWRE


В рамках выставки "Churchill's Scientists" в Лондонском Научном музее (London's Science Museum) посетителям демонстрируется множество экспонатов, относящихся к научным разработкам 1940-1950-х годов. И одним из наиболее интересных экспонатов является уникальная высокоскоростная камера C4 Rotating Mirror High Speed Camera, разработанная в конце Второй Мировой войны и предназначенная для съемки всевозможных взрывных процессов. Позже, в 1950-х, эта камера была модернизирована специалистами Научно-исследовательской организации атомного оружия (Atomic Weapons Research Establishment, AWRE), после чего с ее помощью производилась съемка взрывов атомных боеприпасов разных типов.

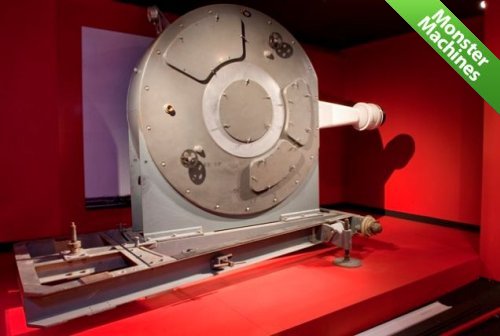

Камера C4 AWRE #2


Для уменьшения влияния вибрации камера C4 AWRE установлена на массивном железном основании. Внутри камеры установлено зеркало, вращающееся на большой скорости, вращаемое гелиевой турбиной или электродвигателем. Линза объектива формирует изображение, падающее на поверхность вращающегося зеркала, которое отражает последовательность изображений через несколько вторичных линз на длинную фотопленку, закрепленную на внутренней стороне цилиндрического металлического барабана.

Благодаря такому инженерному решению камера C4 AWRE может обеспечивать скорость съемки от 200 тысяч до 10 миллионов кадров в секунду, правда, фиксируя только очень короткий промежуток времени, исчисляющийся десятками и сотнями микросекунд. Из-за столь высокой скорости камера C4 AWRE может снимать только очень освещенные ярким источником света объекты или фиксировать яркие события, такие, как первые миллисекунды момента ядерного взрыва.

Принцип работы камеры


Следует заметить, что британская Научно-исследовательская организация атомного оружия продолжала работу вплоть до 1972 года. Основная задача этой организации заключалась в проведении всевозможных исследований при испытаниях ядерного оружия, разрабатываемого в Великобритании. Однако, после прекращения деятельности организации AWRE камера C4 использовалась в нескольких научных проектах, где требовалось проведение скоростной съемки процессов и явлений, происходящих в течение долей секунды.

Машины-монстры - все о самых исключительных машинах, механизмах и устройствах в мире, от громадных средств уничтожения себе подобных до крошечных точнейших устройств, механизмов и всего того, что находится в промежутке между ними.

Снимок ядерного взрыва
