Машины-монстры: Applied Bacini Pegaso - линия, способная напечатать 3200 километров солнечных батарей в год.

Линия Applied Bacini Pegaso


На приведенном здесь снимке Вы видите изображение производственной линии Applied Bacini Pegaso, самой производительной линии в мире по производству двухсторонних фотогальванических элементов солнечных батарей. Линия Applied Bacini Pegaso способна произвести в год 20 миллионов ячеек, чего хватит для снабжения энергией около 10 тысяч домов, имеющих среднестатистический уровень энергопотребления.

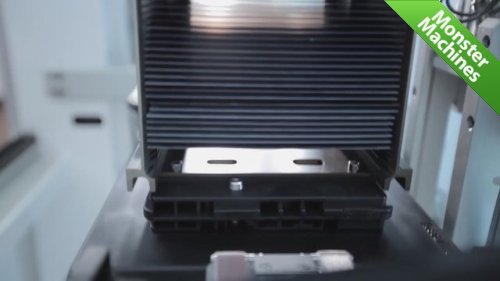

Каждые 100 секунд времени в линию загружаются две кассеты, в которых находятся по 40 заготовок фотогальванических элементов. Захватывающий механизм помещает эти заготовки на два независимых конвейерных транспортера, что позволяет оптимизировать производственный процесс. Каждые 1.2 секунды с линии выходит один готовый элемент солнечной батареи.

Печать токопроводящих соединений осуществляется серебряной пастой с помощью печатающих головок, которые наносят рисунок через специально подготовленные трафареты. Это позволяет создать на поверхности подложки сеть электрических проводников микронной толщины. Эти печатающие головки с помощью высокотехнологичных приспособлений могут адаптироваться под параметры каждой пластины в отдельности, к примеру, ее толщине, что уменьшает количество брака.

После нанесения рисунка проводников проводится полностью проверка этого рисунка с помощью автоматическая оптической системы, и если все в порядке, то с помощью мощной вспышки света рисунок запекается с целью первоначального укрепления, прежде чем пластина будет доставлена в высокотемпературную печь, глее серебряный порошок будет расплавлен и сплавится с кремниевой подложкой.

После охлаждения пластины проводится второй заключительный этап оптической проверки для гарантии того, что после термической обработки нанесенный рисунок не был нарушен. Далее пластина освещается ультрафиолетовым светом, что позволяет проверить ее выходную мощность. На основании данных о выходной мощности пластины сортируются по классу эффективности и пакуются для доставки их потребителям.

Машины-монстры - все об самых исключительных машинах, механизмах и устройствах в мире, от громадных средств уничтожения себе подобных до крошечных точнейших устройств, механизмов и всего того, что находится в промежутке между ними.
